IC2630 - Etagen-Grundriss als PDF-Dokument aus dem BIM-Explorer herunterladen

Aus dem BIM-Explorer kannst du Grundrisse zu einzelnen Etagen herunterladen. Dabei werden auch genutzte Legenden in das PDF-Dokument übernommen.

Zudem wird zum Grundriss ein Plan-Kopf erstellt, in dem genauere Informationen zu dem Gebäude und der Etage hinterlegt sind.

Vorgehensweise im FM-Portal

Pfad zum Ausgangspunkt: Portfolio (BIM) - BIMexplorer

1. Öffne das Modell, zu dem du den Grundriss einer Etage herunterladen möchtest.

2. Wähle einen Etagen-Grundriss aus.

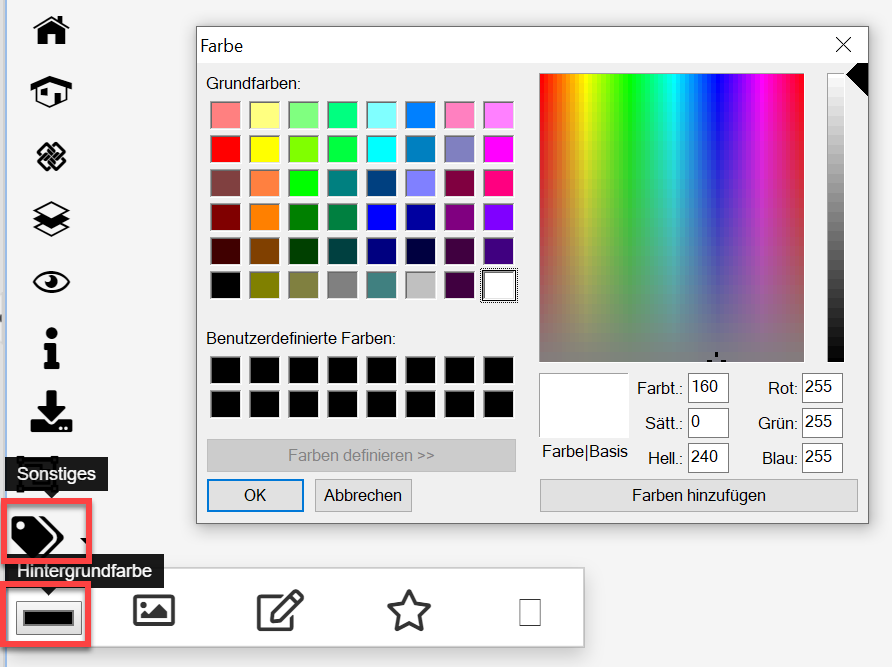

3. Wähle als Hintergrundfarbe die Farbe weiß aus. Die Farbe wird mit in das PDF-Dokument übernommen. Klicke dafür zunächst auf das Symbol für Sonstiges und auf das Symbol für die Hintergrundfarbe.

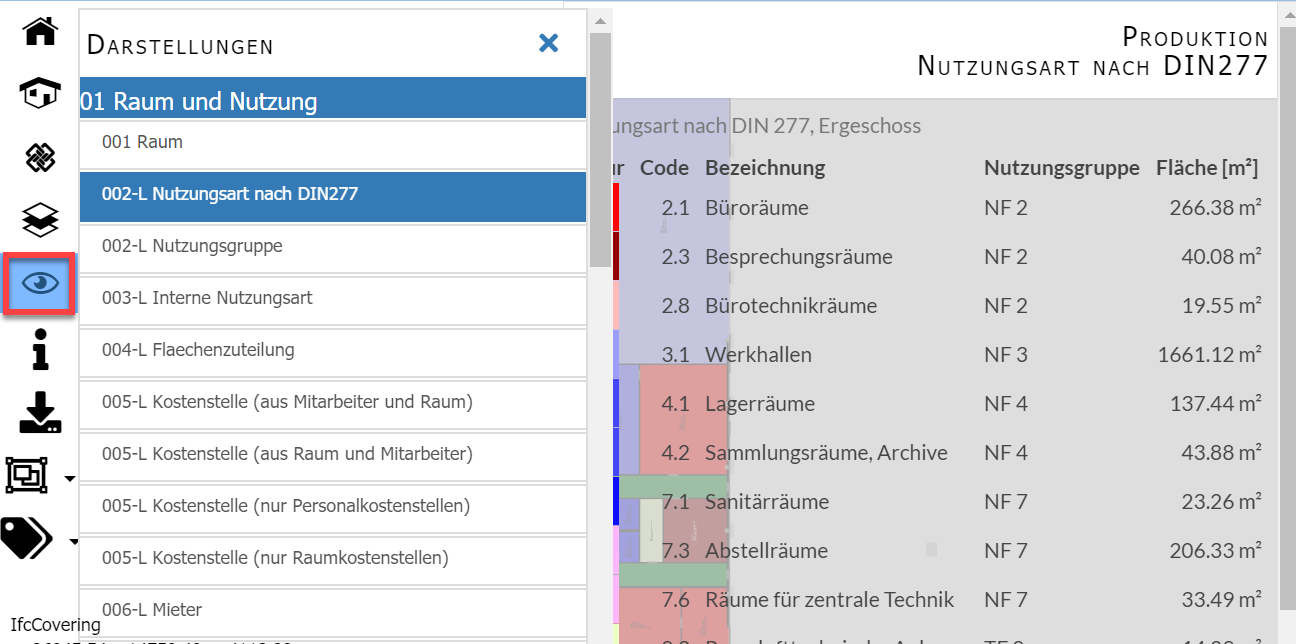

4. Wähle ggf. noch eine Darstellung (Legende) aus, die in das PDF-Dokument des Etagen-Grundrisses übernommen werden soll.



   Tipp: Wenn du eine Darstellung ausgewählt hast wird die zugehörige Legende im PDF-Dokument des Etagen-Grundrisses auf der zweiten Seite eingefügt.

5. Klicke auf das Symbol für Herunterladen. Ein neuer Tab wird geöffnet.

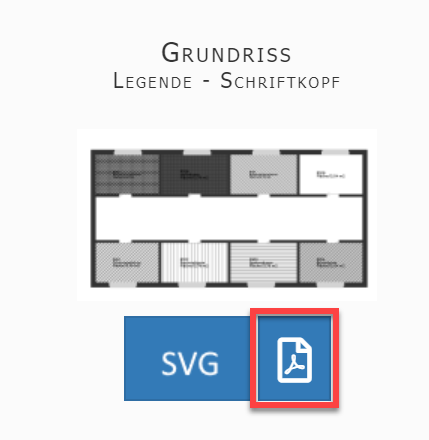

6. Klicke im Bereich Grundriss auf das PDF-Symbol.



Der Etagen-Grundriss wurde als PDF-Dokument erstellt und heruntergeladen. Er enthält die Legende, die du im BIM-Explorer in dem Moment des Herunterladens ausgewählt hattest. Zudem enthält er einen Plan-Kopf, in den weitere Informationen zu dem Gebäude und der Etage hinterlegt sind.

Tipp: Wenn dem Gebäude eine Firma zur Gebäudeverwaltung zugeordnet ist und wenn zu dieser Firma ein Firmenlogo zugeordnet ist, enthält der Plan-Kopf auch dieses Firmenlogo.
