IC2624 - 2D-Symbol im BIM-Explorer für ein Objekt ausblenden

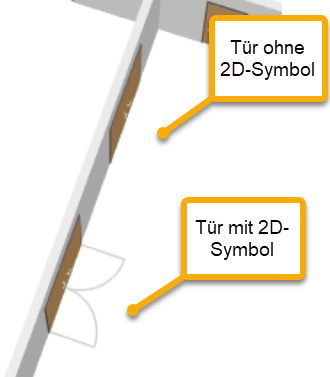

Zu einigen Objekten werden im BIM-Explorer Symbole zum Objekt angezeigt, wie bspw. zu Türen. Du kannst für jedes Einzelne deiner Objekte entscheiden, ob diese Symbole im Gebäudemodell angezeigt werden sollen oder nicht. Im Standard werden die Symbole angezeigt.

Beispiel: Eine Tür ist dauerhaft verschlossen und wird nicht als Tür genutzt. Der Öffnungsbereich der Tür muss also nicht freigehalten werden, dort kann bspw. ein Schrank aufgestellt werden. Deaktiviere für diese Tür die Anzeige des 2D-Symbols.

Voraussetzungen:

• Du hast Zugriffsrechte auf das Objekt

Vorgehensweise im FM-Portal

Pfad zum Ausgangspunkt: Objekte/Assets - Objektliste

1. Öffne das Objekt, für das du das 2D-Symbol ausblenden möchtest.

2. Aktiviere unter Darstellung die Option 2D-Symbol.

3. Klicke in der Arbeitsleiste auf Speichern.

Das 2D-Symbol wird zu diesem Objekt im BIM-Explorer nicht mehr angezeigt.

Tipp: Wenn du das 2D-Symbol für mehrere Objekte deaktivieren möchtest, kannst du die Objektliste entsprechend filtern und die Massenänderung nutzen. Nutze dafür die Anleitungen, die du auf der rechten Seite findest.
