Um Rauminformationen zu einem Raum nach eTASK zu importieren, wird vorausgesetzt, dass die Raumstempel als MText oder Block einheitlich definiert werden. Zwingend ist ebenso, dass alle Raumstempel einem eigenen Layer zugeordnet sind. Zu beachten ist dabei, dass MText oder Block sich immer vollständig innerhalb des jeweiligen Raumpolygons befinden. Sind sie das nicht, schiebe sie ins zugehörige Polygon und/oder skaliere sie so, dass alle Texte korrekt im Polygon liegen.
Speziell bei kleinen Räumen kommt es oft vor, dass der MText oder Block soweit skaliert werden muss, dass er in das Raumpolygon passt. Dann ist er oft nicht mehr lesbar. Eine andere Möglichkeit ist, den MText oder Block außerhalb des Raumes zu platzieren und mit einer Beschriftungslinie oder Polylinie mit dem Raum zu verbinden. Die Linie muss auf demselben Layer wie die Ausgangstexte gespeichert sein. Der MText oder Block darf auch nicht in einem anderen Raum abgesetzt sein. Er muss nicht mehr zwingend außerhalb von Räumen liegen.

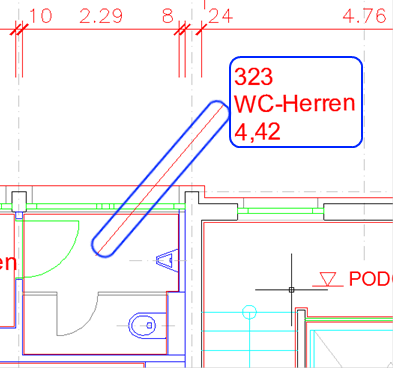

Setze die Punkte der Linie so, dass der Anfangspunkt innerhalb des Raumpolygons zu liegen kommt und der Endpunkt möglichst nah am Absetzpunkt des zugehörigen Mtexts oder Raumblocks:
